sdhizumiさんに感謝
OP-Z Arduino nano + DMXの記事も
そうですが、先人がいるのは心強いです
今回はsdhizumiさんのM8 Headlessを
紹介しているページを参考にしました
私はメイン環境がMacOSですので
できる限りMacOSで完結できるように
なんとかやっていきます
Headlessといえば
これくらいしか思い浮かびません
あれ？こんなにパート数多かったかな？
エフェクトもバリバリやんけ・・・
これも良いとは思うけどね、うん
これじゃないんだ
聴き慣れてるのはこっちですね
では本題へ
何はなくともFirmware
M8のメイン部分ですから
これがなくちゃー始まりません
M8Headlessのfirmwareは寄稿時点で
version 2.6.0でした
sdhizumiさんの紹介された記事が
2021年の1月下旬なので1.3.xあたりかな
その時点から24回ほど更新されています
んー、仕様の変更があるかもしれないな
こちらの
GitHub – M8HeadlessFirmware
から手に入れることができます
緑のCodeボタンからDownload ZIPを
クリックすればOK
説明を読んでみたところ
要はこれをTeensy4.1 + microSDに
読み込んで画面表示させればOKてこと
・・・よね？
Teensy4.1とmicroSDとケーブル以外は
必要なしと記載があるので
恐らく、構成的にはTrackerの
内蔵本体部分をTeensy4.1 + Firmware
ディスプレイはVirtual Display
メカニカルキーはキーボード
音声出力部分はUSB-Audio
というようにやれば良さそう
では簡単なものからやっていこう
firmware書き込みは難しそうなので
あとまわしにします
物理的に必要なもの
Teensy4.1(4.1じゃないと駄目みたい)
microSD(class10以上32GB以上推奨？)
microB USBケーブル
PC/Mac
必要なソフトウェア
都度紹介していきます
まずはSDカードをフォーマットしてみる
SD Card Formatter・・・
・・・そういうとこやぞ
MacOSで完結できるように、と
言っておきながら、いきなりつまづく
・・・ｳｰﾝ
こういうGitHubなどのハック系で
SDカードを使用するときのあるあるで
SDカードをOS標準のフォーマッターで
フォーマットすると製作者の意図とは
異なる形式でフォーマットされる・・・
ということでSD Association MacOS版の
SD Card Formatterを使用しましたが
結論から言うと、どうやってもexFATに
なってしまうので諦めました
OS標準のディスクユーティリティで
当該ボリュームを選択して消去から
MS-DOS(FAT32)でフォーマット
MS-DOSって久々に聞いたわ
トップページにFAT32でフォーマットな
と記載があるので、問い合わせも
多いんでしょうね
(2022/05/22更新)
結論から言うとexFATでも使用できます
というよりは大容量microSDの場合には
むしろexFATでのフォーマットのほうが
良いのかもしれません
結論；SD Card Formatterでおｋ
表示用のVirtual Display
Headless版ではディスプレイが無いので
画面表示部分をMacOSのWindowに
表示させるVirtual Displayが必要みたい
機会があれば紹介しようと思っている
G.I.M.I.CのMIDI FW版で使用する
GimicDispみたいな感覚ですね
こちらは
GitHub – M8DisplayTouchdesigner
から手に入れることができます
中には
M8DisplayTouchdesigner.toe
が格納されていて、まだ使えません
こちらのファイルは
DERIVATIVE – TOUCHDESIGNER
を使用するよう
MacOS版があるようなので一安心
多分、これで勝つる
ユーザー登録して
メール受け取ってactivationして
ログインしてcreate keyすればおｋ
メールが届かないときは迷惑メールの
フォルダーのチェックも忘れずに
で、解凍したフォルダ内の
M8DisplayTouchdesigner.toe
をダブルクリックすると
50を間近に控えたオッサンには
この文字の小ささはキツ・・・い・よ
Teensy4.1の準備
納期1ヶ月先だったので
千石電商で注文
送料合わせて5k弱といったところ
M8Trackerと比較したら1/10以下なので
正にPoorman’s M8Tracker
梱包もかなり丁寧でした
さすが千石電商・・・
まぁ、裸で使うんだけどね
プラとかポリのミントケースで
良いのがあったら格納するかも
本当はヘッダピンついてるのが
欲しかったんだけれども
いよいよ音声をpinから出すくらい
気に入ったならM8Tracker買うわ

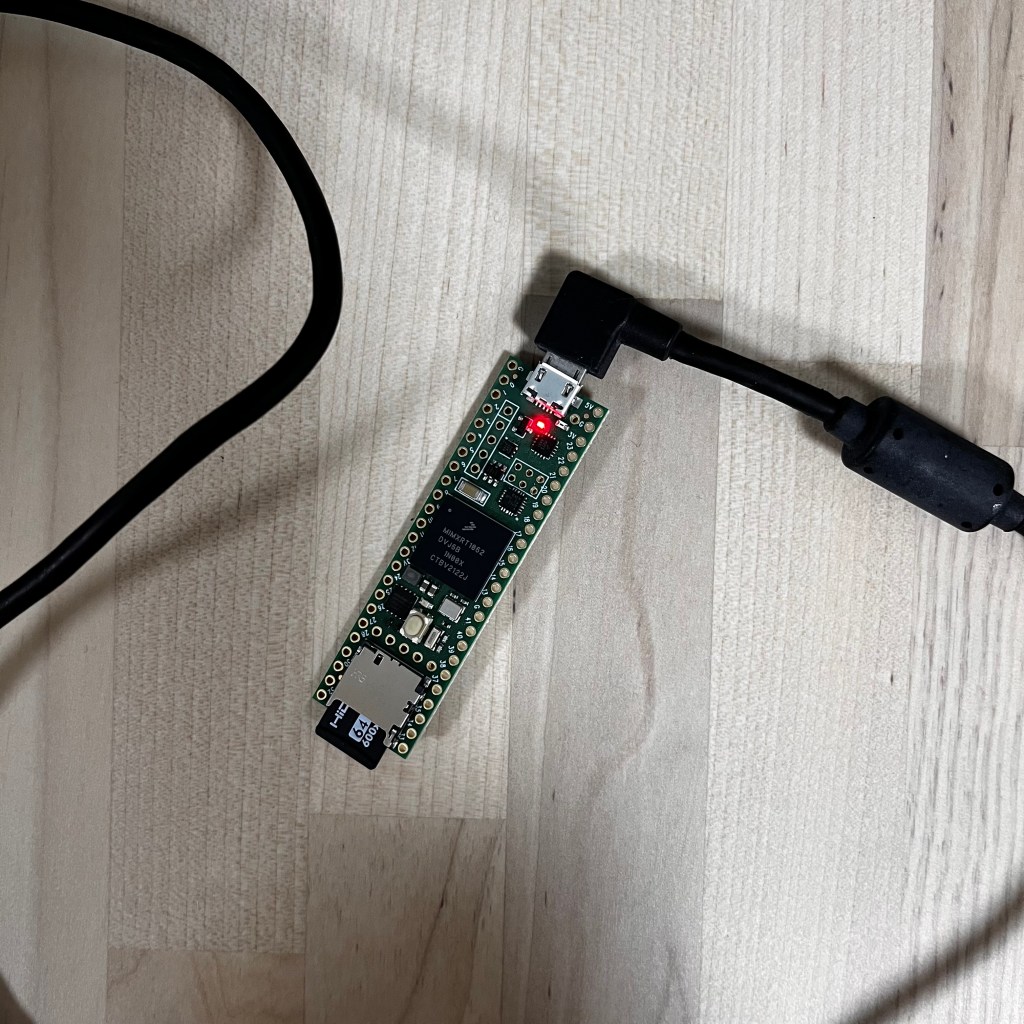

LEDが1秒毎に点滅(Lチカ)してるあたり
Arduino互換というのがよくわかる
調べると、このTeensy4.1かなり
速い石使ってるみたいで温度のことを
気にしている人がちらほら・・・
負荷がかかってない状態では
目玉焼きは焼けそうもありません
(2022/05/08更新)
導入時点ではこのように記載しましたが
M8を導入後は結構な発熱量でした
ケースに収めるにしても放熱を考慮して
格納しないと熱暴走しちゃうかも
TeensyへFirmware書込み
使用するアプリケーションは

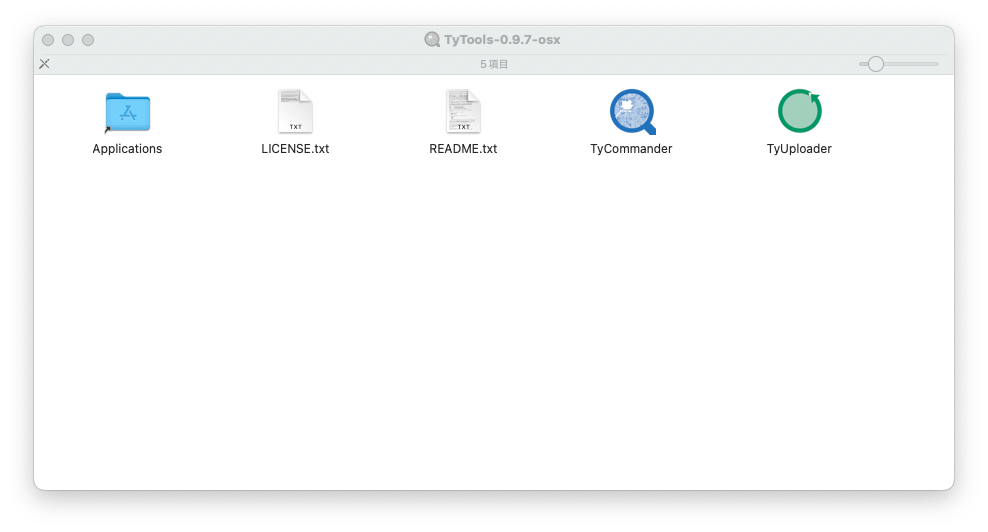

GitHub – TyTools
寄稿時の最新Ver.は0.9.7
MacOS版はUploaderでいいのかな・・・
Firmwareが格納されているZIP内の
Releaseには今までの全てのバイナリが
格納されているようなので
最新の
M8_V2_6_0_HEADLESS.hex
を選択してOPENを押すと自動的に
Firmwareの書き込みが始まり

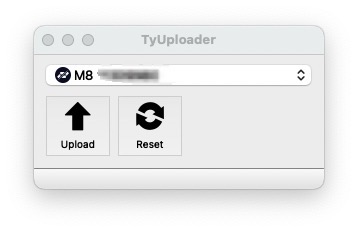

点滅が終わると・・・
が
M8 ********
に変わっているのでそれを確認
これでこのTeensy4.1はM8Headlessに
なっているはずなので・・・
M8Displayで表示してみる
左下にあるSetting & Themeを押して
Settingのタブの中にある
Serial Portをusbmodem********を選択
(********はRawHIDやM8に続く固有番号)
使い方は「全くわからんが」
それっぽい感じにはなったので
準備は完了、とするw
難しいと後から思い出しながら
原稿書くのは難しいと思ったので
原稿書きながらで4時間半程度
原稿書かずに参照しながらやるだけなら
特に引っかかるところもなかったので
早い人だと導入まで30分くらいだと
思われます
余ったSDとケーブルで構成したので
かかったコストも実質的には5k弱
さぁ、ワレに続け！！！
使い方は「全く」わからないけれども
音を出してみる編へ続きます
